PERMETER — дымоход из высококачественной нержавеющей стали марки AISI 444 с уникальной изоляцией «SUPERWOOL»: 25 мм и 50 мм.
Впервые система PERMETER была предложена Шведским подразделением Schiedel и сразу же завоевала любовь и признание в странах Скандинавии, где применяются высокие требования по безопасности и стандартам качества.
Характеристики
| Место установки | Вне помещений, внутри помещений |
| Виды топлива | Дрова, пеллеты, газ |
| Рабочая температура | ≤600°C (≤ 200 °C при положительном давлении) |
| Устойчивость при возгорании сажи | Да |
| Тип использования | Под разряжением (N1 ≤ 40 Па) Избыточное давление (P1 ≤ 200 Па) с уплотнительной манжетой – только для газа (силиконовая, витоновая) Сталь 1.4521 AISI 444 |
| Материал внешней оболочки | Оцинкованная сталь, порошковая покраска |
| Цвета внешней оболочки | — черный (RAL 9005)* — серый (RAL 7043s)* — белый (RAL 9016)* *долговременное воздействие до T=230°C (кратковременно до T=300°C) |
| Тип изоляции | Superwool Plus blanket |
| Плотность изоляции | 96 кг/м3 |
| Термическое сопротивление | 0,37 м2К/Вт при 200°С с ∅ 200мм |
| Значение шероховатости | 1,0 мм в соответствии с EN 13384-1 |
| Высота над последним опорным элементом | 3,0 м (∅ 100 — ∅ 250) |
| Расстояние между боковыми креплениями | 4,0 м (∅ 100 — ∅ 250) 3,0 м (∅ 300 — ∅ 350) |

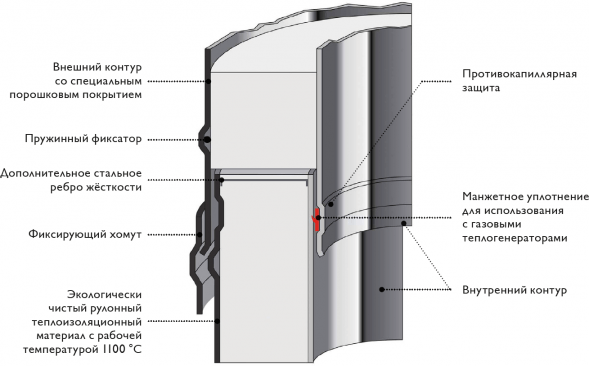

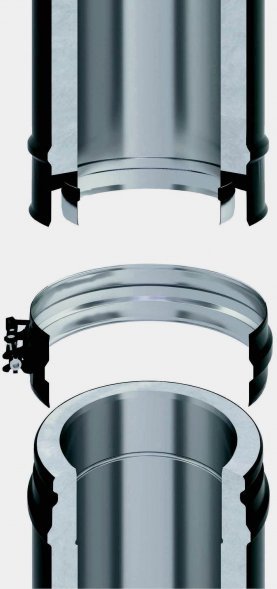

Конструкция
1. Напольный элемент с отводом конденсата 1000м
2. Основание с отводом конденсата
3. Промежуточный опорный элемент
3а. Опорная консоль
3b. Заглушка тройника с отводом конденсата
3c. Заглушка для твердого топлива
4a. Элемент трубы 1000 мм
4b. Элемент трубы 500 мм
4c. Элемент трубы 250 мм
4d. Шибер
5. Усиленный хомут
6a. Тройник подключения 90°
6b. Тройник подключения 45°
6c. Тройник прочистки для твердого топлива
7a. Отвод 90°
7b. Отвод 45°
7c. Отвод 30°
7d. Отвод 15°

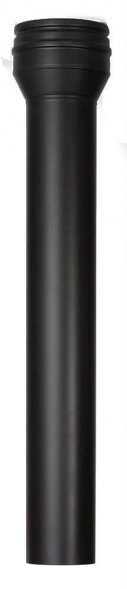

8a. Переходник на топку
8b. Переходник Permeter 25 — Permeter 50
8c. Переходник PRIMA PLUS — PERMETER
9. Переходник кирпичная труба
10. Уплотнительная манжета от дождя
11a. Проход через крышу 0°
11b. Проход через крышу 3-15°
11c. Проход через крышу 16-25°
11d. Проход через крышу 26-35°
11e. Проход через крышу 36-45°
12a. Конус
12b. Конус с зонтиком
13. Раздвижной настенный хомут
14. Хомут для перекрытий
15a. Декоративная пластина 0-5°
15b. Декоративная пластина 35-45°
